三豐標準量具鑄鐵檢驗平板
服務熱線：
13832708800
當前位置：首頁>產品>其它相關產品>鑄鐵檢驗平板

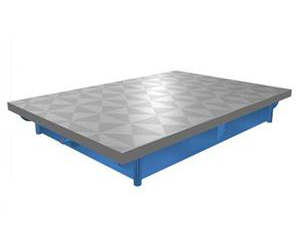

鑄鐵檢驗平板
鑄鐵檢驗平板，檢驗平板，鑄鐵平板，鑄鐵平臺
產地：河北省>滄州
供應商：滄州市三豐標準量具有限公司
電話：0317-3522080
手機：13832708800
鑄鐵檢驗平板詳細內容介紹information
鑄鐵檢驗平板：是為生產車間或計量部門做精密測量用的基準平面；同劃線平板相比，劃線平板是為生產中做劃線用的基準平面。 雖然這兩種平板都是基準平面，但是它們的加工方法、平面精度、功能作用是不同的。 專用于涂色法的檢驗平板工作面需刮研；其他用途的檢驗一板工作面需刮、磨或研；劃線平板工作面劍光即可。由此可見，檢驗平板的平面精度高于劃線平板。
檢驗平板工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra_允許值為5μm。
鑄鐵檢驗平板平面度檢驗標準：檢驗平板表面質量檢驗：用涂色發檢驗。0級1級平板在每邊為25毫米平方的范圍內不少於25點，2級不少於20點，3級不少於12點。
標準鑄鐵檢驗平板的平面度公差參考表：
檢驗平板工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra_允許值為5μm。
鑄鐵檢驗平板平面度檢驗標準：檢驗平板表面質量檢驗：用涂色發檢驗。0級1級平板在每邊為25毫米平方的范圍內不少於25點，2級不少於20點，3級不少於12點。
標準鑄鐵檢驗平板的平面度公差參考表：
|
規格（長X寬）mm |
精度等級 |
高度mm |
||||
|
0 |
1 |
2 |
3 |
|||
|
平面度公差（μm） |
||||||
|
100×100 |
4.6 |
9.0 |
18 |
|
50 |
|
|
100×200 |
4.9 |
9.8 |
19.6 |
|
50 |
|
|
200×200 |
5 |
10 |
20.5 |
|
50 |
|
|
200×300 |
5.5 |
11 |
22 |
|
50 |
|
|
300×300 |
5.5 |
11 |
22 |
|
80 |
|
|
300×400 |
6 |
12 |
24 |
|
85 |
|
|
400×400 |
6.5 |
12.5 |
25 |
|
85 |
|
|
400×500 |
6.5 |
13 |
26 |
66 |
90 |
|
|
500×500 |
6.8 |
14 |
28 |
68 |
95 |
|
|
400×600 |
7 |
14 |
27.5 |
70 |
95 |
|
|
500×600 |
7 |
14.2 |
28.5 |
71 |
120 |
|
|
500×800 |
8 |
15.5 |
31 |
78 |
140 |
|
|
600×800 |
8 |
16 |
32 |
80 |
160 |
|
|
600×900 |
8.3 |
16.5 |
33 |
83 |
160 |
|
|
1000×750 |
9 |
18 |
36 |
90 |
180 |
|
|
1000×1000 |
10 |
20 |
40 |
97 |
180 |
|
|
1000×1200 |
10 |
20.5 |
41 |
103 |
180 |
|
|
1000×1500 |
11 |
22 |
45 |
112 |
190 |
|
|
1000×2000 |
|
26 |
52 |
130 |
200 |
|
|
1500×2000 |
|
28 |
56 |
140 |
230 |
|
|
1500×3000 |
|
35 |
70 |
174 |
260 |
|
|
2000×3000 |
|
37 |
74 |
184 |
260 |
|
|
2000×4000 |
|
44 |
88 |
219 |
280 |
|
|
2500×6000 |
|
60 |
120 |
300 |
300 |
|
|
3000×6000 |
|
62 |
124 |
308 |
350 |
|
相關產品products
鑄鐵實驗平臺廣泛應用于各行業的機械實驗室,作為基礎實驗平板廠家-滄州市三豐標準量具公司支持定制各規格材質鑄鐵平臺。
