數顯楔形塞尺

作者：滄州市三豐標準量具有限公司發布時間：2019/11/22 14:58:16

摘要：

數字顯示楔型塞尺是為汽輪機通流間隙測量專門設計,測量的讀數能直接從數顯屏上讀出.數字顯示楔型塞尺適用于電廠日常維護，并已經得到的廣泛應用產品。

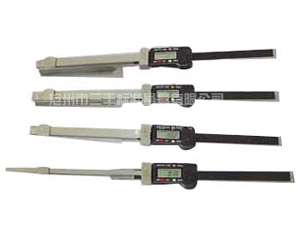

數顯楔型塞尺|楔型數顯塞尺

產品應用：汽輪機通流間隙的測量和調整是現代大功率汽輪機檢修中_其重要的工作,直接影響汽輪機的安全和出力。數字顯示楔型塞尺是為汽輪機通流間隙測量專門設計,測量的讀數能直接從數顯屏上讀出.數字顯示楔型塞尺適用于電廠日常維護，并已經得到的廣泛應用產品。

產品型號及技術參數：

型號	測量范圍	測量精度
XG-10	0-10MM	0.01MM
XG-20	10-20MM	0.01MM
XG-30	20-30MM	0.01MM
XG-40	30-40MM	0.01MM

XG-50

40-50MM

0.01MM

XG-60

50-60MM

0.01MM

使用說明：

1. 更換電池：按箭頭指示方向打開電池蓋，換裝電池，電池蓋蓋上后可鎖緊電池。

2. 按鍵：a.“ZERO”:清零件，可在測量范圍內_位置設定“0”位。b.“ON/OFF”:電源開關鍵。

3. 使用前，松開止緊螺釘，平穩移動尺框，用清潔的軟布清潔塞尺上下側面。將游標尺向右推至_前端，使副尺與楔形塊合攏，將讀數置零。

4. 該尺有五種規格供選擇：1型0-10mm 、2型5-15mm、3型10-20mm、4型20-30mm、5型30-40mm，

用戶可根據實際需求選擇相應的規格型號塞尺。

5. 測量：測量時，塞尺插入楔形槽內，副尺端面應緊貼被測表面，并與底部表面保持垂直。

直接測量：1型塞尺（0-10mm）可以直接測量，顯示屏上直接讀出楔形槽開口測量數據；

加法測量：2型（5-15）、3型（10-20mm）、4型（20-30mm）、5型（30-40）塞尺測量時，首先將副尺與楔形塊端面對齊并置零，再測量工件。

顯示屏上顯示的數值+楔形塊上標注的數值（2型+5mm，3型+10mm，4型+20mm，5型+30mm）=實際測量數值。

例：顯示屏顯示測量數據值7.5mm，楔形上標注為+5mm（2型），那么實際測量數值A(chǔ)=7.5mm+5mm=12.5mm

瀏覽更多關于楔型塞尺|電廠檢修塞尺|孔尺|間隙尺的內容
