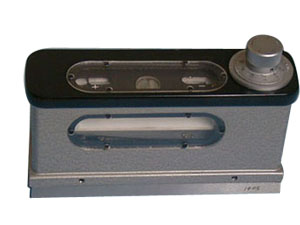

合向水平儀

作者：滄州市三豐標準量具有限公司發布時間：2019/11/22 14:58:12

光學合像儀" href="http://m.batwm.com/PBJCY.html" target=_blank>

合向水平儀的用途：光學合向水平儀廣泛應用于測量平面和元柱面對水平方向的傾斜度，以及機床與光學機械儀器的導軌或機座等平面度、直線度和設備按裝位置的正確度。

光學合像儀的結構：光學合像儀主要由微動螺桿、螺母、度盤、水準器、棱鏡、放大鏡、杠桿以及具有平面和V型工作面的底座等主要部件組成。

光學合像儀的工作原理：光學合像儀是利用棱鏡將水準器中的氣汽象符合放大，來提高讀數的_度，利用杠桿、微動螺桿這一套傳動機構來提高讀數的靈敏度。所以被測量件傾斜0.01毫米/米時，_可_的在合象儀中讀出。（在合象水平儀中水準器主要是起指零的作用）

光學合像儀的技術參數：

（1）刻度分劃值-----0.01毫米/米

（2）_測量范圍-----0-10毫米/米

（3）示值誤差

±1毫米/米范圍內-----±0.01毫米/米

全部測量范圍內-----±0.02毫米/米

（4）工作面平面性偏差-----0.003毫米

（5）水準器格值-----0.1毫米/米

（6）工作面（長*寬）-----165*48毫米

（7）儀器凈重-----2公斤

瀏覽更多關于合像水平儀|合象水平儀|光學合像儀|電子水平儀的內容
