齒輪跳動檢查儀用途
作者：滄州市三豐標準量具有限公司 發布時間：2019/11/22 14:58:18
齒輪跳動檢查儀可對具有中心孔的齒軸內和嚙合圓柱齒輪、圓錐齒輪、蝸輪和蝸桿的齒圈徑向跳動和端面跳進行測定（被測齒輪等如不帶軸，用戶自制具有中心孔的中心軸）。齒輪跳動檢查儀也可對具有中心孔的圓柱和圓錐的徑向和端面跳動進行測定。
原理
齒圈的徑向跳動△Fr為測頭相對于齒輪軸線的_變動是。為此，齒輪徑向跳動的檢查是用具有原始齒條齒形的測量頭進行。檢查時，將被檢齒輪固定在儀器兩頂針間，把具有原始齒條齒形的測量頭，依次，插入齒輪的齒間內，在齒輪轉一轉范圍內，測頭相對齒輪軸線的_變動量即為△Fr。
工作原理示意圖
原理
齒圈的徑向跳動△Fr為測頭相對于齒輪軸線的_變動是。為此，齒輪徑向跳動的檢查是用具有原始齒條齒形的測量頭進行。檢查時，將被檢齒輪固定在儀器兩頂針間，把具有原始齒條齒形的測量頭，依次，插入齒輪的齒間內，在齒輪轉一轉范圍內，測頭相對齒輪軸線的_變動量即為△Fr。
工作原理示意圖
 |
| 齒輪跳動檢查儀結構概述 |
 |
|

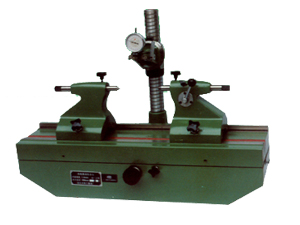

齒輪跳動檢查儀主要結構圖2所示 安置在儀器底座16上的臺面15，可膠林手輪1通過齒條傳動機構作縱向移動，并借助膠木螺母2固定之。在臺面上的左右奇頂針架4、12可沿臺面上基面作縱向移動，并可用膠木螺帽14固定。頂針3松開膠木螺釘10后可在頂針架孔內移動。在右頂針架12上還可用膠膠木螺釘11緊固頂針3后借助于手柄13作彈簧頂針用。轉動升降螺母5，可使測量座19連同測量支架8和千分表7沿立柱6上下移動。使測頭與被測表面接觸或離開。并用膠木螺釘20使之固定在適當?shù)牟课?。松開固緊螺釘17測量支架8可相對于測量座在垂直平面內做±900的轉動。表架23可利用手柄21抬起或放下。
 |
